美式箱變和歐式箱變的型號問題

文章出處：本站人氣：16245 發表時間：2019-08-21 14:53:12

箱變，其實是變壓器的種，而且，現在能夠了解到的，箱式變電站的型式可以分為普通和緊湊型兩類，普通型箱式變電站有ZBW型和XWB型等，緊湊型箱式變電站有ZB1—336型和GE箱式變電站等，根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種風格。關于美式箱變和歐式箱變的型號問題，什么是歐變、什么是箱變，兩者又有何不同之處。

美式箱變和歐式箱變的型號問題

、什么是歐變（歐式箱變）

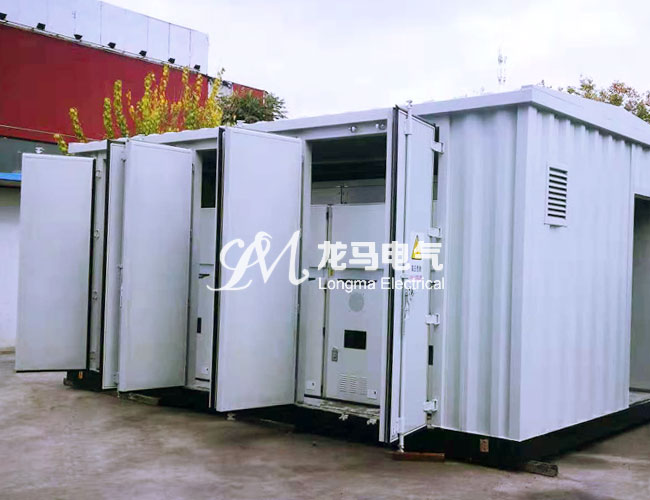

歐式箱變又稱戶外成套變電站，也稱做組合式變電站，因其具有組合靈活、便于運輸、遷移、安裝方便、施工周期短、運行費用低、占地面積小、wu wu染、免維護等點，受到廣泛重視。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為個整體。由于總體設計是按免維護型考慮的，箱內不需要操作走廊。這樣可以減小箱式變的體積，這種型式是歐式箱變，也是當下普遍的型式。

二、什么是美式箱變

美式箱變也叫體型變電站，在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主體齊裝入變壓器油箱，使之成為個整體。僅為同容量歐式箱變體積的1/3左右，美式箱變的箱式變體積更小。美式箱變將變壓器器身、高壓負荷開關、熔斷器等元件同放在變壓器油箱內，因浸在油中，元件結構更為緊湊，體積dada縮小，安裝方便、靈活。全緣密封結構、操作方便。

三、由于歐式/美式箱變的應用

結構的不同使用的地方也不同，供電的網絡也不同，因為美式箱變和歐式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較da時，應用的箱變會增加很多，從而使在架空線上支接的負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡結構薄弱。要克服小容量箱變而帶來的網絡結構薄弱的問題，使用環網站解決。
